列頭柜配電單元簡稱列頭柜：設備主要用于通信機房及站傳輸設備機房，安裝在設備的列頭和列尾，與條形架通信機列、光端機列等配套,通過本設備中的配電裝置，為通信設備進行電源分配。精密列頭柜精密列頭柜是以HMI為核心，通過RS485總線的模塊化結構，對列頭柜的動力微環境進行有效管控。

一、產品功能

    直流智能化配電柜是在吸收國際先進技術基礎上，針對機房直流配電設計而開發的測量、告警一體化裝置，能完成直流配電屏的監測、保護功能和聯網通訊遠動功能，具備較高的性能價格比，結構簡單、實用、功能強,運行安全可靠。采用8寸顯示器，可以對電流，電壓，功率，電壓，開關的狀態進行24小時監測，智能監控系統設有RS485通訊接口，可方便系統化管理。

分控合閘指示：具備指示燈，采用工業排線，嵌入面板安裝方式，每個指示燈配置安全防護裝置；
主控電源指示：具有主、備電源指示與合閘指示燈，微斷的分路合閘指示，具備緊急手動電子脫扣與消防聯動裝置選配件等。
母排、導軌
配電安裝母排及導軌，電子互感器等全部配件
維修模塊：含內門
具備獨立的維修艙門、配備3W開門觸發式LED維修燈具、燈具電源自帶安全保護開關、瓷白維修記錄板
操作模塊：含內門
正門操作艙門為鋼化玻璃門，采用指紋+密碼+刷卡認證開門，開門記錄可以異地存儲，操作艙門分為兩扇（主控門和分控門）
接入模塊：具有專用內門，設置獨立的配電接入艙門，每個回路相線、零線和底線接入端子，端子編號不重復、接地鍍錫銅牌截面積大于90mm2、接地匯流排螺絲鏈接、配備3W開門觸發式LED維修燈具、燈具電源自帶安全保護開關、瓷白維修記錄板
指紋認證單開門
主控面板單開網孔門
人臉識別單開玻璃門
分控面板單開網孔門

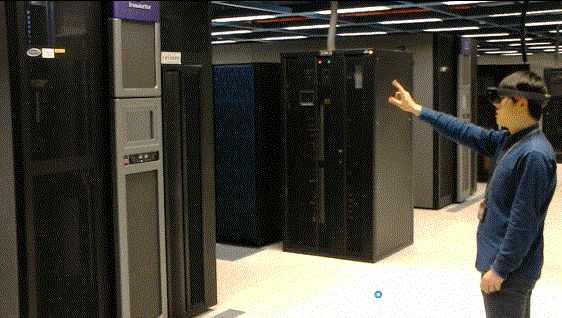

配電操作VR實訓模塊
數據中心不同于其他配電場所，管理人員操作層面僅限于用戶界面，對維護和配電改造，配電操作VR實訓模塊是三維VR技術在數據中心能源管理的應用，是數據中心管理的一場前所未有的革命。三維VR在數據中心節能控制管理，對政府、事業單位、國有企業等提高開發
使用效率，加強數據中心運行數據的采集、分析、處理能力的整體性，減少?zèng)Q策失誤，降低企業風險起到了重要的作用。數據中心能源管理平臺在虛擬現實技術引入后，可以對數據中心管理人員進行培訓、演練的各項操作，加快管理人員培養數據和效果，同時對數據中
心的運行進行綜合管控,在管理手段和思想上發生質的飛躍,更加符合數據中心發展的需要。

? 采用標準的19英寸機柜柜體，內部采用單元化設計，整齊美觀。普通采用玻璃門設計，直觀可靠。機柜頂部和底部均進纜孔，以便從機房走線槽道上進纜或從電纜溝下進纜。

? 采用高可靠性的斷路器，極大限度的縮短了故障處理時間，使設備使用安全可靠。

? 該列頭柜為各分支路配有過載,短路保護功能另外可以配備消防聯動控制，其性能穩定可靠．

? 標準電源分配柜******可提供96個支路，采用端子輸出。

? 內設統一零排、地排可以有效保證接地。

三、主要技術參數

工作條件1）工作溫度：5℃～40℃。

相對濕度：不大于85%（30℃）。

大氣壓力：70Kpa～106Kpa。

輸入電壓：Ac380V/Ac220V

輸出電壓：Ac380V/Ac220V

控制電壓：Dc24V、DC48V、Ac220V
